Online Seminare: Welche Fusion 360 Online Seminare hättet ihr gerne?

Hallo liebe Fusion360 -Fans,

heute möchte ich euch um eure Mitarbeit bitten, denn ich würde gerne wieder wie im letzten Jahr eine Online- Seminarserie zum Thema Fusion 360 durchführen . Dieses Mal könnt Ihr entscheiden welche Themen behandelt werden.

[cardoza_wp_poll id=2]

Letzts Jahr wurde die Serie von der Firma Stepcraft unterstützt, aktuell gibt es aber noch keinen neuen Sponsor. Also würde ich mich freuen, wenn wir wieder einen Sponsor finden, der es ermöglicht die Serie komplett oder teilweise kostenfrei für die Teilnehmer zu gestalten.

Schauen wir mal, jetzt legen wir erstmal zusammen die Themen fest. Jeder von euch kann 1 Thema auswählen, dass ihm am wichtigsten ist.

Ich bedanke mich schon jetzt für eure Hilfe!



Mit freundlichen Grüßen,

Helge Brettschneider

Veröffentlicht am

Fusion 360 Tipps: Konstruktionsverlauf erfassen, so machen Sie es richtig!

Hallo Fusion 360 Fans,
anders als bei Inventor können Sie bei Fusion 360 entscheiden, ob der Konstruktionsverlauf auf gezeichnet werden soll. Beim Modellieren und anpassen der verwendeten Elemente ist die Erfassung der Entstehungsabläufe wichtig. Doch wenn man mit Flächen und Netzen arbeitet, ist die Design History eher hinderlich und das Abschalten eröffnet mehr Flexibilität in der Bearbeitung.

Doch die ganze Sache kann auch in eine Sackgasse führen. Denn wenn man in einer Baugruppe die Funktion „Konstruktionsverlauf erfassen“ deaktiviert gilt das für alle Teile in der aktiven Fusion-Datei. Also achten Sie drauf , wann Sie die Funktion deaktivieren.

1. Tipp: Was macht man, wenn man absehen kann, das Teile einer Baugruppe zu einem späteren Zeitpunkt ohne „Konstruktionsverlauf erfassen“ bearbeitet werden muss?

Wenn Sie Bauteile einer Baugruppe planen, erstellen Sie die Teile als separate Dateien und fügen diese in die Hauptdatei „Baugruppe“ ein. Hier für klicken Sie mit der rechten Maustaste auf die in der Cloud gespeicherte Datei und nutzen aus dem Kontextmenü die Funktion „In die Aktuelle KonstruktionDurch diese Vorgehensweise können Sie im Teil ohne Konstruktionsverlauf arbeiten und die Hiestory der Baugruppe und der anderen Teile bleibt aktiviert.

2. Tipp: Was mache ich, wenn erst später ein Teil ohne Konstruktionsverlauf bearbeitet werden muss?

Haben Sie alle Teile lokal in einer Baugruppe erstellt und nun muss ein Teil ohne Konstruktionsverlauf bearbeite werden.Dann klicken Sie mit der „rechten“
Maustaste auf die Komponenten im Browser und wählen aus dem Kontextmenü die Funktion „Kopie speichern unter“, so wird eine neue Datei erstellt und das Teil als Basis-Komponente ohne Geschichte im aktiven Cloud-Ordner gespeichert. Wenn Sie dann die Änderungen abgeschlossen haben entfernen Sie das Original und fügen anschließend das neue Bauteil in die Konstruktion ein.

Anmerkung: Eigentlich sollte man Komponenten und Körper auch über die Zwischenablage STRG+C, STRG+V in eine neue Bauteildatei kopieren können, aber leider existiert hier ein Bug der sich in der Bearbeitung befindet.

Wenn Sie Fragen haben, lassen Sie es mich bitte wissen, -ich helfe Ihnen gerne.

Mit freundlichen Grüßen,
Helge Brettschneider

Veröffentlicht am

Fusion 360: Diese Dateiformate kann Fusion nutzen!!

Gewinde für 3D Studio Max

Hallo Zusammen,

wie Sie wissen, Autodesk ist nicht allein in der Welt des CAD und CAM unterwegs. So müssen Sie als kreativer Designer wissen welche Dateiformate Sie mit Fusion 360 ohne Probleme direkt nutzen können. Aktuell (stand Juli 2018) ist die Unterstützung  von Dateien die mit Inventor 2019, Solidworks 2018  erstellt wurden hergestellt und komplett neu hinzugekommen ist dieses Jahr  die Möglichkeit Solid Edge Dateien bis zur Version ST9  einzulesen.



Welche Dateiformate können mit Fusion 360 gelesen werden?



  • Autodesk Alias (*.wire)
  • AutoCAD DWG Dateien (*.dwg)
  • Autodesk Fusion 360 Archive Dateien (*.f3d)
  • Autodesk Fusion 360 Toolpath Archive Dateien (*.cam360)
  • Autodesk Inventor Dateien (*.ipt, *.iam – bis zu Inventor 2019)
  • CATIA V5 Dateien (*.CATProduct, *.CATPart)
  • DXF Dateien (*.dxf)
  • FBX (*.fbx)
  • IGES (*.ige, *.iges, *.igs)
  • NX (*.prt)
  • OBJ (*.obj)
  • Parasolid Binary Dateien (*.x_b)
  • Parasolid Text Dateien (*.x_t)
  • Pro/ENGINEER and Creo Parametric Dateien (*.asm, *.prt)
  • Pro/ENGINEER Granite Dateien (*.g)
  • Pro/ENGINEER Neutral Dateien (*.neu)
  • Rhino Dateien (*.3dm)
  • SAT/SMT Dateien (*.sab, *.sat, *.smb, *.smt) – (Info: Fusion unterstützt nur Dateien bis zu ACIS version 7 – spätere ACIS SAT Dateien werden nicht geladen.)
  • SolidWorks Dateien (*.prt, *.asm, *.sldprt, *.sldasm – bis zu  SolidWorks 2018) Info: SolidWorks Zeichnungsdateien, *.slddrw, können nicht in Fusion 360 geöffnet werden)
  • STEP Dateien (*.ste, *.step, *.stp)
  • STL Dateien (*.stl)​
  • SketchUp Dateien (*.skp)

Bitte denken Sie daran, das Sie die meisten der genannten Datei-Formate erst hochladen müssen, bevor Sie die Modelle öffnen können. Formate die Sie bei der Funktion Funktionsleiste -> Datei -> „neue Konstruktion aus Datei“ nutzen können, sind *.f3d, *.SAT,*STEP, *.SMT und *.IGES.

Gruß,

Helge Brettschneider

Veröffentlicht am

Autodesk Fusion 360: Element oder Flächen spiegeln, – was ist besser?

Inventor Maschinenbau

Hallo Fusion 360 Fans,

wenn man Systeme wie Solidworks oder Inventor nutzt, stellt sich die Frage nicht. Aber durch die neuen Konzepte von Fusion 360 steht diese Frage schnell mal im Raum, denn gespiegelt wird bei beiden Funktionen. Der Unterschied liegt im Detail wie immer , denn Inventor und Solidworks spiegeln Elemente. 🙂

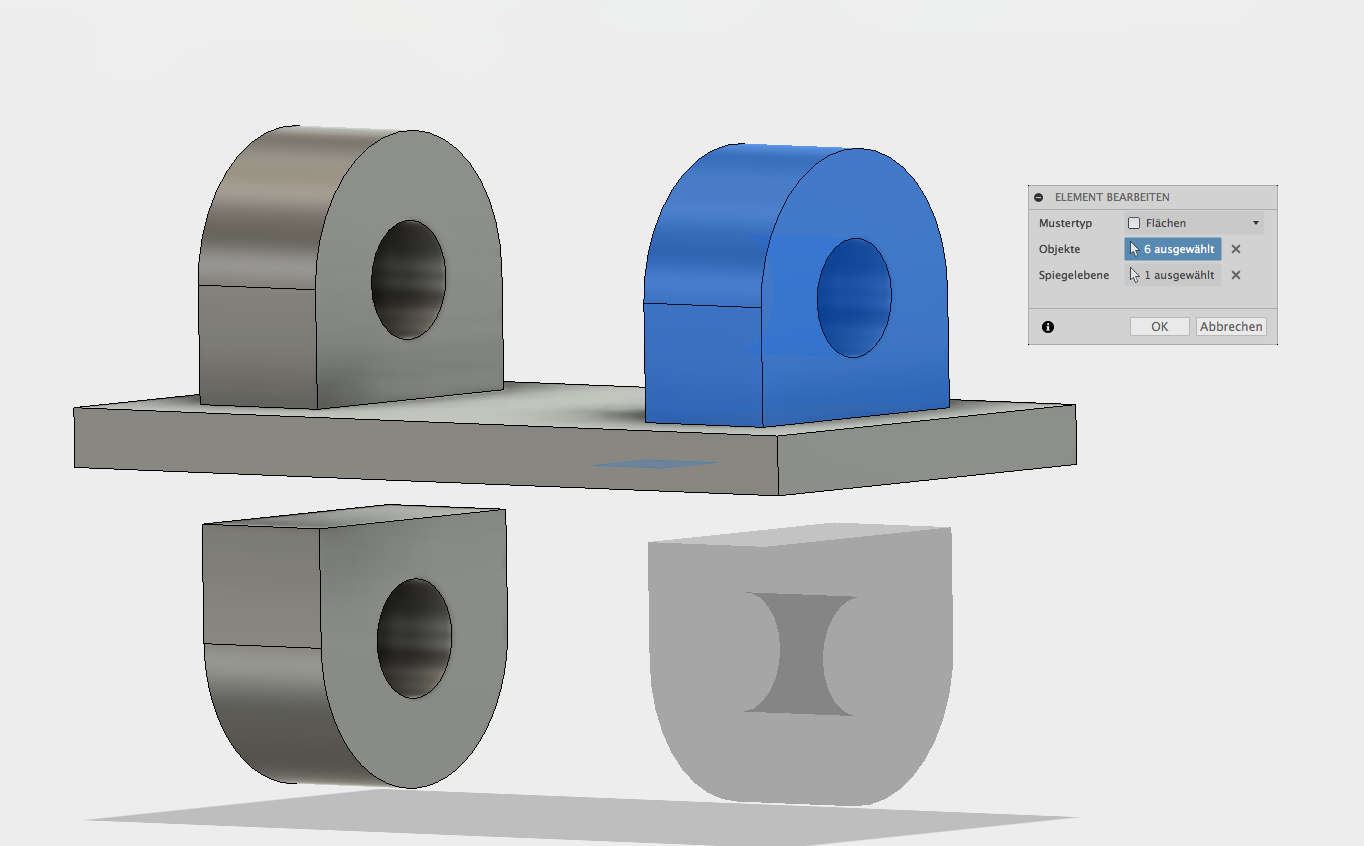

Wenn man wie in diesem Beispiel Spiegeln aufruft, die Funktion „Element“ nimmt und dann die untere Ebene (xy) als Spiegelebene verwendet. Wird die Aufnahme nach unten gespiegelt und der durch den Grundkörper entstandene Abstand wird, wenn man nichts weiter macht beibehalten und somit ein neuer Körper im Browser erstellt.

Wenn man anstatt Element, die Funktion „Fläche“ nimmt wird bei gleichem Vorgehen der Abstand zum Grundkörper ausgeglichen und das Modell erweitert.Möchte man das gleiche mit der Funktion Element erreichen, muss im Dialog bei „Optionen Berechnen “ die Einstellung auf „Optimieren“ angepasst werden. Des Weiteren kann man nur die Elemente (also, Abrundung, Extrusion und Bohrung) in der Konstruktionshistorie unterhalb des Grafikbereichs anwählen.



Grüße,

Helge Brettschneider

Veröffentlicht am

Fusion 360: CNC Schnittdaten für Ihre Fräser und Materialien ermitteln

Hallo Zusammen,

CNC-Fräsmaschinen für den Hobbybereich, sowie die Maschinen in der Prototypen- und Serienproduktion können nur ihr volles Potential entwickeln, wenn man mit den passenden CNC Schnittdaten für Drehzahl, Vorschub und Z-Zustellung arbeitet. Aktuell gibt es keinen Schnittdatenrechner in Fusion 360, aber das kann sich ja noch ändern. 🙂

Da ich öfter nach passenden Werten gefragt werde bin ich immer auf der Suche nach passenden Tools, um die Schnittdaten zu ermitteln.

Dabei bin ich letztens über den visuellen Rechner von Walter-Tools gestolpert. Er ist in zwei Varianten verfügbar online und offline, also für alle Situationen gerüstet.

Besonders interessant ist, dass Sie von ersten Moment an das Werkzeug entsprechend der Aufgabe auswählen. Das heißt als erstes legen Sie den zu zerspanenden Werkstoff fest, dann definieren Sie wie der Werstoff bearbeitet wird z.B. Prismatisches Werkstück -> Taschenfräsen->Kreistasche->Ins volle Material->Maße definieren-> Ergebnis abrufen.

Hier erhalten Sie alle Informationen inklusive der Standzeit usw.

CNC Schnittdaten und Standzeiten für Fräser berechnen

Hier geht es zum Walter-Tools GPS
