2019 Archive - COLLABORATION BLOG

7.12.20207.12.2020

Inventor 2021 -Systemanforderungen, der aktuelle Stand

Halllo Zusammen,
Mensch die Zeit fliegt, jetzt ist es schon wieder Dezember! Na, da macht man irgendwie nichts dran, aber es ist auch gut zu wissen, dass die Corona-Zeit bald vorbei ist.

Apropos vorbei, mir fällt immer wieder auf das es nicht leicht ist den Überblick zu behalten, wenn es um Betriebssystem, Office und Inventor geht. Eigentlich muss man sich nicht so oft mit diesen Themen beschäftigen, aber immer wieder, wenn es um einen Versionswechsel geht! Gerade zwischen Weinnachten und Jahreswechsel nutzen viele die Zeit für eine aktualiserung der Systeme.

So hat sich in den Inventor 2021 Systemanforderungen verschiedenes getan. Nachstehend habe ich die wichtigen Punkte zusammengefasst, um Ihnen einen Überblick zu geben. Dabei betrachte ich nur die angesprochen Punkte.

Inventor 2021

Betriebsystem: 64-Bit-Version von Microsoft® Windows® 10

Tabellenkalkulation:
Vollständige lokale Installation von Microsoft® Excel 2016 (Build 16.0.4519.1000) oder höher für Arbeitsabläufe zum Erstellen und Bearbeiten von Tabellen. Für Inventor-Arbeitsabläufe, die Tabellenkalkulationsdaten lesen oder exportieren, ist Microsoft® Excel nicht erforderlich. Weitere Informationen finden Sie unter Excel-Anforderungen in Inventor.

Abonnenten von Office 365 müssen Microsoft Excel lokal installiert haben.

Windows Excel Starter®, OpenOffice® und browserbasierte Anwendungen von Office 365 werden nicht unterstützt.

Inventor 2020

Betriebsystem: 64-Bit-Version von Microsoft® Windows® 10

Tabellenkalkulation:
Vollständige lokale Installation von Microsoft® Excel 2010, 2013, 2016 oder 2019 für iFeatures, iParts, iAssemblies, globale Stücklisten, Bauteillisten, Revisionstabellen, tabellenbasierte Konstruktionen und Studio-Animationen von Positionsdarstellungen.

Die 64-Bit-Version von Microsoft Office ist erforderlich, um Access 2007-, dBase IV-, Text- und CSV-Formate zu exportieren.

Abonnenten von Office 365 müssen sicherstellen, dass Microsoft Excel 2016 lokal installiert ist.

Windows Excel Starter®, OpenOffice® und browserbasierte Anwendungen von Office 365 werden nicht unterstützt.

Inventor 2019

Betriebsystem: 64-Bit-Version von Microsoft® Windows® 10, 8.1, oder Windows 7 SP1

Tabellenkalkulation:
Vollständige lokale Installation von Microsoft® Excel 2010, 2013 oder 2016 für iFeatures, iParts, iAssemblies, globale Stücklisten, Bauteillisten, Revisionstabellen, tabellenbasierte Konstruktionen und Studio-Animationen von Positionsdarstellungen.

Die 64-Bit-Version von Microsoft Office ist erforderlich, um Access 2007-, dBase IV-, Text- und CSV-Formate zu exportieren.

Abonnenten von Office 365 müssen sicherstellen, dass Microsoft Excel 2016 lokal installiert ist.

Windows Excel Starter®, OpenOffice® und browserbasierte Anwendungen von Office 365 werden nicht unterstützt.

Wichtig!

Es kann bei Inventor 2021 dazu kommen, dass verlinkte Excel Tabellen, die auf dem Server liegen nicht aktualisiert werden können. Das liegt an der nicht vorhandenen oder falsch eingestellten Systemvariable „UselibXL“ in der Vergangenheit musste Sie auf 1 gestellt werden. Mit Inventor 2021 ist die passende Einstellung „UseLibXL =False“ sonst können die Links nicht aktualisiert werden.

Bitte informieren Sie mich wenn Sie Fragen haben! -Ich helfe Ihnen gerne.

Mit freundlichen Grüßen,

Helge Brettschneider

1.7.20191.7.2019

Inventor Inhaltscenter: Das Windows 10 Update 1903

Hallo Zusammen,
seit dem 21. Mai 2019 ist das Update 1903 für Windows 10 verfügbar. Leider kommt es nach dem Update immer wieder zu Störungen mit älteren Autodesk Inventor Versionen.

Welche Autodesk-Produkte sind betroffen?

Inventor 2016
Inventor 2017
Inventor 2018
Inventor 2019

Welche Situationen können auftreten nach dem Windows 10-Update?

Es kommt häufig zu Abstürzen, wenn versucht wird, Inhaltscenter-Teile einzufügen, zu ersetzen oder die Größe zu verändern.
Des Weiteren kann dass manuelle Platzieren von Inhaltscenter-Teilen zu Störungen führen.

Die Autodesk Produktentwicklung arbeitet bereits an der Fehlerbehebung.

Was kann man machen?

Für „Inventor 2019“ wurde eine Aktualisierung freigegeben, welche ein fehlerfreies Arbeiten ermöglicht.

Für „Inventor 2017“ und „Inventor 2018“ besteht die Möglichkeit, die Installation zurückzusetzen auf das vorherige Windows-Update.
Alternativ bleibt nur noch der Weg die Teile manuell direkt aus dem entsprechenden Ordner einzufügen, um somit die Nutzung der Inhaltscenter-Datenbank zu umgehen.

In naher Zukunft wird ein Hotfix veröffentlicht der über die Autodesk Desktop App ausgeliefert wird.

Lassen Sie es mich wissen wenn Sie Fragen haben. -Ich helfe Ihnen gerne!

Mit freundlichen Grüßen,
Helge Brettschneider

12.4.201912.4.2019

Inventor 2019: Update 2019.4, AnyCAD kann Inventor 2020 Dateien verwenden

Hallo Zusammen,

Autodesk hat diese Woche das Update 2019.4 für Inventor veröffentlicht. Durch dieses Update kann man in Inventor 2019 Dateien über Anycad referenzieren, die mit Inventor 2020 erstellt wurden. Das ist besonders hilfreich, wenn nicht alle am Projekt beteiligten auf 2020 wechseln oder man als Lohnfertiger gezwungen ist noch für eine Weile auf Inventor 2019 zu bleiben.

Wichtig: Wie werden solche AnyCAD Bauteile und Baugruppen später migriert?

Wenn man die eine Baugruppe die in 2020 entstanden ist in 2019, über Anycad referenziert zu einem späteren Zeitpunkt migriert. Dann wird aus der Anycad -Referenz eine Ableitung (derived).

Welche Formate können mit AnyCAD in Inventor 2019.4 genutzt werden.

Durch das 2019.4 Update wird die Anycad –Schnittstelle auch im allgemeinen aktualisiert. Das heißt z.B. Solidworks 2019 Dateien können nun auch in Inventor 2019.4 referenziert werden.

Format	Versio	selektiver Import	Auto Update
CATIA V5	R6 – V5-6R2018	ja	ja
PTC Creo	bis 5.0	ja	ja
PTC Wildfire	bis 5.0	ja	ja
SolidWorks	2001 Plus – 2019.	ja	ja
Siemens NX	Unigraphics V13 – NX 12	ja	ja
Alias	v11 – Later	ja	ja
AutoCAD 2d	bis 2018		ja
STEP	AP203E2, AP214, AP242	ja	ja
Solid Edge	V18 – V20, ST1 – ST10, 2019.	ja	ja

Das Update können Sie über die Autodesk Desktop-App oder über Ihren Autodesk Account herunterladen und installieren.

Autodesk Account: https://manage.autodesk.com

Haben Sie Fragen? –Kein Problem, kontaktieren Sie mich ich helfe Ihnen gerne.

Mit freundlichen Grüßen,

Helge Brettschneider

8.1.20198.1.2019

AutoCAD MAC 2019: Text Ausrichtung auf einen Bogen oder Kreis -Autolisp

Hallo Zusammen,
„Frohes neues Jahr“ noch, bevor es wieder richtig los geht! Damit Sie gut in 2019 starten habe ich ein kleines Autolisp -Geschenk für alle AutoCAD MAC 2019 Anwender! Denn auf dem MAC sind nicht alle Express Tools realisiert worden, unter anderem gibt es keine Funktion die einen gebogen Text erstellt. So kommt man relativ schnell zu der Frage:

AutoLISP: Wie erzeugt man einen Text der mit einem Bogen ausgerichtet ist?

Meine Antwort: Mit der nachstehenden AutoLisp Funktion. Sie müssen nur den Mac Texteditor aufrufen. Das nachstehende Programm kopieren und in die Textdatei einfügen, abspeichern. Dann das gespeicherte Programm in AutoCAD MAC 2019 laden über Menü „Extras“-> „Anwendung laden“ und schon kann es losgehen.

An der Befehlszeile geben Sie „ARCText“ ein so wie mit den Express Tools in Windows und schon werden die verschiedenen Punkte abgefragt ganz intuitiv:

Kreiszentrum, Textposition, der Text selbst, Texthöhe und die Textausrichtung

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94

;*
;* ATEXT types text in an arc. The function gets the midpoint of the
;* txt, the radius point, and the orientation. It determines if the text
;* height is fixed and prompts for height if not. It uses the ANGTOC function.#
;* MCD Media consulting -Helge Brettschneider

; changed radi (distance radp midp) to radi (hd radp midp) WRM 7/31/89

(defun C:ARTEXT ( / midp radp txt radi txtlen txtspc txthgt cmd arclen
arcang sang orent txtang txtp char)

(setvar "HIGHLIGHT" 0) ;Schaltet highlite aus
(setvar "CMDECHO" 0) ;Schaltet die Meldungen in der Befehlszeile aus
(SETQ ABASE(GETVAR"ANGBASE")) ;Aktuelle Einstellungen werden gespeichert und später wieder aktiviert
(SETVAR"ANGBASE" 0) ;Ausgangswinkel wird angepasst
(setq ;Variablen werden festgelegt
radp (getpoint "\nZentrum des Kreis angeben: " ) ;Zentrum des Kreisbogens wird festgelegt
midp (getpoint "\nTextposition: " radp) ;Mittelpunkt des Text wird festgelegt
txt (getstring "\nText: " T) ;Text eingeben
radi (hd radp midp) ;Radius ermitteln
txtlen (strlen txt) ;Textleänge ermitteln
txtspc (cdr (assoc 41 (tblsearch "STYLE" (getvar "TEXTSTYLE")))) ;Aktuellen Textstil ermitteln
);Ende der Variablenzuweisung

(if (= (setq txthgt (cdr (assoc 40 (tblsearch "STYLE" (getvar "TEXTSTYLE"))))) 0)
;Test ob eine feste Höhe existiert
(setq ;Wenn nicht dann...
txthgt (getdist "\nTexthoehe: ") ;Texthöhe abfragen
cmd '(command "_TEXT" "_C" txtp txthgt txtang char) ;Befehlsliste
)
(setq ;Wenn eine feste höhe existiert...
cmd '(command "_TEXT" "_C" txtp txtang char) ;Befehlsliste
)
);end if

(setq orent ;Textausrichtung
(strcase (getstring "\nZeigt Die Hoehe in Richtung des Zentrums; <J>: ")) ;ueber
)

(if (or (= orent "") (= orent "J")) ;Radiuslänge und Ausrichtung
(setq radi (- radi (/ txthgt 2)))
(setq radi (+ radi (/ txthgt 2)))
);end if

(setq ;Berechnungen
arclen (* txtlen txtspc txthgt) ;Berechnung der Länge des Bogens
txtspc (/ arclen txtlen) ;Berechnung der Länge eines Buchstabens
arcang (/ arclen radi) ;Berechnung des Winkels eines Buchstabens
sang (- (+ (angle radp midp) (/ arcang 2)) (/ txtspc radi 2)) ;Berechung des Startwinkel
count 1 ;Counter
)

(repeat txtlen ;Buchstaben einfügen schleife
(if (or (= orent "") (= orent "Y")) ;Test winkel
(setq txtang (angtoc ;Preface angle w/ << for universal angular units in dec. string
(- sang (/ pi 2)) ;Convert start angle minus 90deg
)
txtpos count
)
;Calc angle for character towards radius and character position in string
(setq txtang (angtos (- sang (* pi 1.5)) 0) ;angle to a command function
txtpos (- (1+ txtlen) count)
)
;Calc angle for character away from radius and character position in string
)
(setq txtp (polar radp sang radi)) ;Calculate character point
(setq char (substr txt txtpos 1)) ;Get text character
(eval cmd) ;Execute command list
(setq count (1+ count)) ;Increment counter
(setq sang (- sang (/ txtspc radi))) ;Calculate new start angle
);End repeat loop

(setvar "HIGHLIGHT" 1) ;Turn highlight on
(setvar "CMDECHO" 1) ;Turn command echo on
(SETVAR"ANGBASE" ABASE) ;restore angle base direction
(princ) ;Ends program cleanly
);End defun
;* ANGTOC is a angle formatting function that takes an angle
:* argument in radians and returns it with 6 decimal places
;* in a form universally acceptable to AutoCAD command input.

(defun angtoc (ang)
(setq ang
(rtos (atof (angtos ang 0 8)) 2 6)
)
(strcat "<<" ang)
)

; return horizontal distance
(defun hd (p1 p2)
(distance (list (car p1) (cadr p1)) (list (car p2) (cadr p2)))
)
(princ)

Anmerkung: Der erstellte Text besteht aus einzelnen Buchstaben.

Bei Fragen melden Sie sich bitte. -Ich helfe Ihnen gerne!

Mit freundlichen Grüßen,
Helge Brettschneider

5.12.20185.12.2018

AutoCAD MAC 2019: Deutsche Oberfläche? – Das Warten ist zu Ende!

Ein fröhliches „Hallo“ an alle AutoCAD MAC Anwender,

man hat das lange gedauert! Warten im Stau wenn man in den Urlaub fährt ist nichts gegen diesen Zeitraum der uns AutoCAD MAC Fans zugemutet wurde! Na, jetzt ist es so weit Autodesk hat mit AutoCAD MAC 2019 endlich eine deutsche Benutzerofberfläche realisiert.

Des Weiteren wurden natürlich noch ein paar neue Funktionen integriert. 🙂

AutoCAD MAC – Zeichnungsvergleich

So wie auch schon geschehen in der Windows Version wurde nun in AutoCAD MAC der Zeichnungsvergleich integriert. Eine Funktion die auch in der Windows Welt lange erwartet wurde. Denn sein wir mal ehrlich, wenn man in einem Projekt mit mehreren Unternehmen arbeitet ist es wichtig die Unterschiede in den verschiedenen Versionen eine Zeichnungen zu erkennen bzw. sehen.

AutoCAD MAC – Zeichnung bereinigen mit neuem Dialog

In der heutigen Zeit kosten Festplatten und Arbeitsspeicher nur noch ein Bruchteil von dem, was man vor Jahren investieren musste. Trozdem sollte man regelmäßig Zeichnungen bereinigen. Mit AutoCAD MAC 2018 wurde ja schon die Funktionalität so erweitert das man auch verschachtelte Blöcke bereinigen kann. Nun hat der Bereinigen-Befehl auch in der MAC Version eine Dialogbox. So werden die verschiedensten Bereinigen-Abläufe transparenter.

AutoCAD MAC – Plot Dialog / Ansichtsfenster / Benannte Ansichten

Selbst auf dem MAC kann man immer noch Abläufe und Herangehensweisen verbessern. In AutoCAD MAC 2019 wurden die Abläufe im Plot-Dialog überarbeitet und das Handling von Benannten-Ansichten und Ansichtsfenstern verbessert.

AutoCAD MAC – XRef –Layer voreinstellen.

So wie in der Windows Version wurde nun auch in AutoCAD MAC 2019 die neue Systemvariable „xreflayer“ angelegt. Hierdurch ist nun endlich Schluß mit dem Caos beim Layer-Management. Sie kennen die Situation, man friert einen Layer und zack sind 30 Layer eines angehängten Xref’s mit verschwunden, weil der Layer den Sie gefroren haben, der Layer ist auf dem die Einfügung der externen Referenz abgelegt ist.

Bei dieser Variablen hinterlegen Sie einen Namen und alle xref’s werden auf diesem Layer eingefügt, perfekt oder? –Das erleichtert vieles im Projektmanagement. Ach so, eins noch, so wie bei der Windows Version werden Anpassungen an den Xref –Layern in einem separaten Layerf-Filter gelistet.

AutoCAD MAC – Fazit

AutoCAD MAC und AutoCAD Windows unterscheiden sich immer noch aber ich denke in vielen Bereichen sind das Dinge die in der Praxis nicht wirklich von allen genutzt werden wie zum Beispiel „Ansicht freigeben“. Mit der deutschen Oberfläche ist AutoCAD MAC nun für viele Deutsche CAD-Anwender wieder interessant.

Wenn Sie Fragen haben melden Sie sich bei mir! -Ich helfe Ihnen gerne.

Happy CAD’ing,

Helge Brettschneider

6.6.2018

Inventor 2019: Voreinstellungen für Bohrungen anlegen und verwalten

Hallo Zusammen,

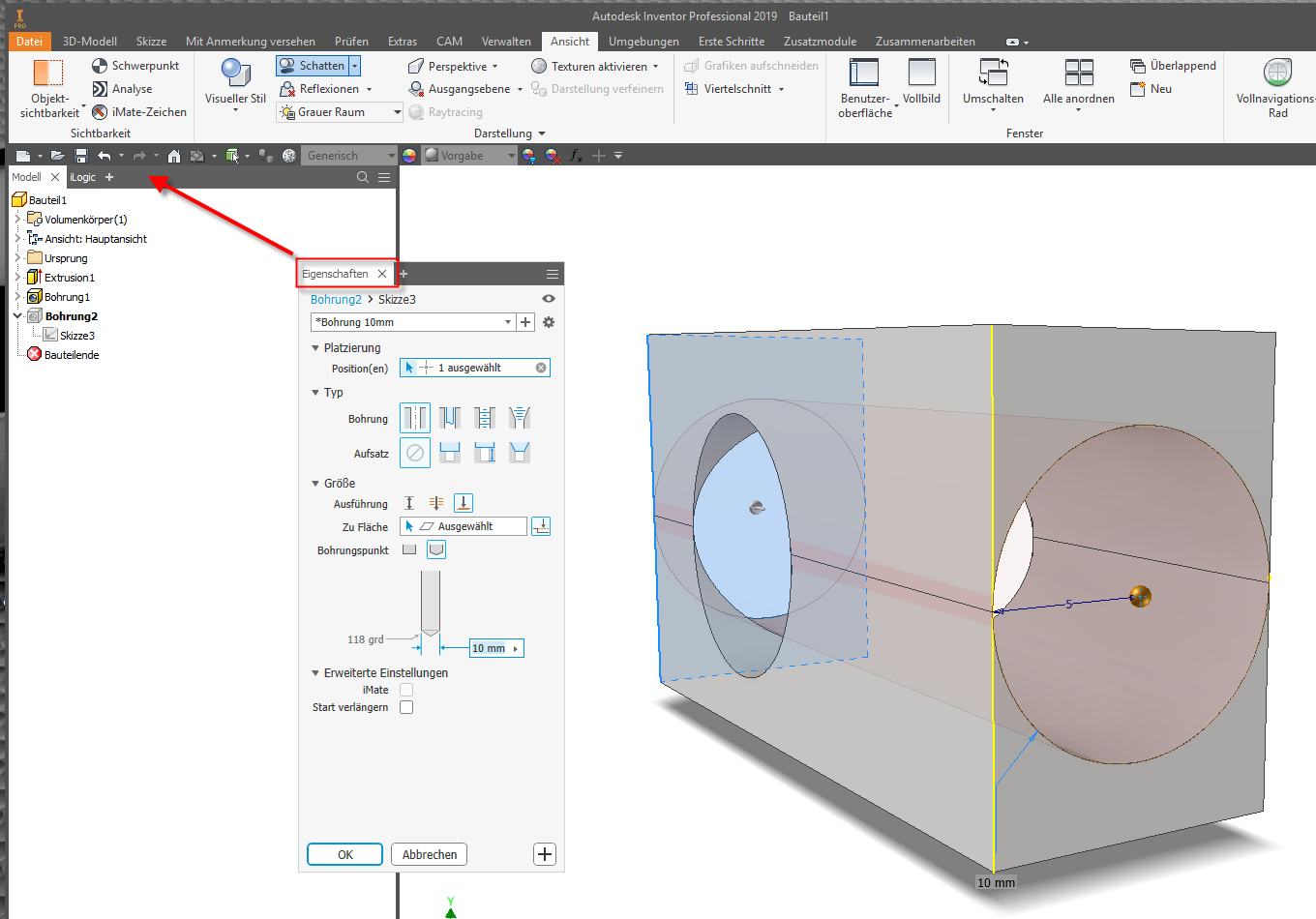

mein ganz persönliches Highlight bei Inventor 2019 ist der neue Bohrungsdialog und die Voreinstellungen für Bohrungen.

Ja, Sie haben richtig gelesen, man kann jetzt seine bevorzugten Bohrungsgrößen als „Voreistellungen“ anlegen. Dabei ist besonders zu erwähnen, dass diese zentral abgelegt werden können und so hat man dann im Team die gleichen Werten zur Verfügung, – aber dazu komme ich später.

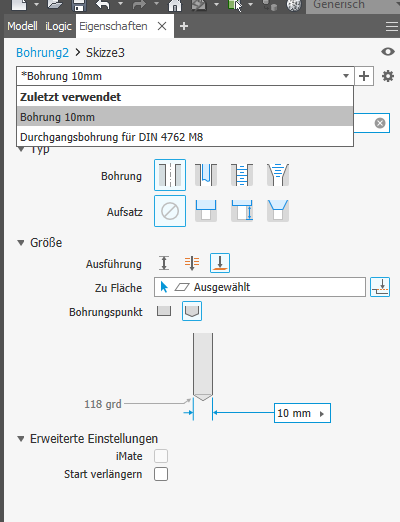

Die Voreistellungen der Bohrungen befinden sich ganz oben im neuen Dialog und sind eigentlich schon ohne Anpassungen sehr hilfreich, denn die Funktion ist standartmäßig aktiviert und die zuletzt verwendeten Werte werden gesichert.

Übrigens, erlauben Sie mir noch eine kleine Anmerkung. Der Bohrungsdialog ist nun als „Eigenschaften“-Palette abgelegt worden. So können Sie den Dialog in der Seitenleiste des Browser ablegen werden. Immer wenn Sie die Bohrungsfunktion aktivieren wird die Palette dann wieder in der Seitenleiste angezeigt.

Wie erstelle ich eine Vorlage für Bohrungen?

Um ein Konfiguration anzulegen definieren Sie einfach eine Bohrung in der bekannten Weise. Also Sie legen einen Bohrungstyp fest, definieren eine Senkungsvariante usw. , wenn Sie zufrieden sind klicken Sie mit der linke Maustaste auf das „+“ in der Voreinstellungszeile. Dadurch wird ein Standardname generiert aus den gewählten Bohrungsoptionen. Den können Sie entsprechend Ihrer wünsche anpassen und dann die Bohrungskonfiguration ablegen. Übrigens, Sie erkennen die aktuell eingestellte Bohrungsdefinition an dem vorangestellten „*“.

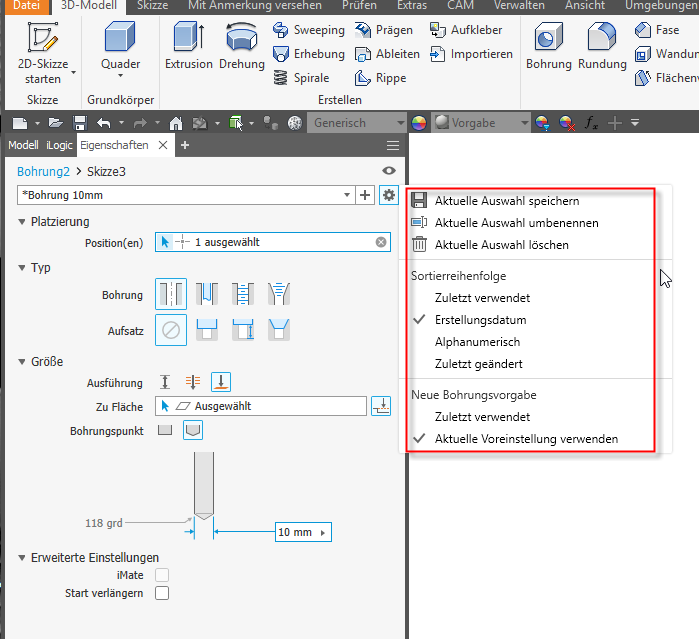

Über das kleine Zahnrad kommen Sie in die Optionen in denen Sie zum einen die Management Optionen finden und Sortierungen der Voreinstellungen definieren können. Leider werden bei einfachen Bohrungen, aktuell Toleranzen nicht mit abgespeichert, das soll aber im Laufe des Jahres ergänzt werden.

Wo werden die Vorlagen für Bohrungen gespeichert?

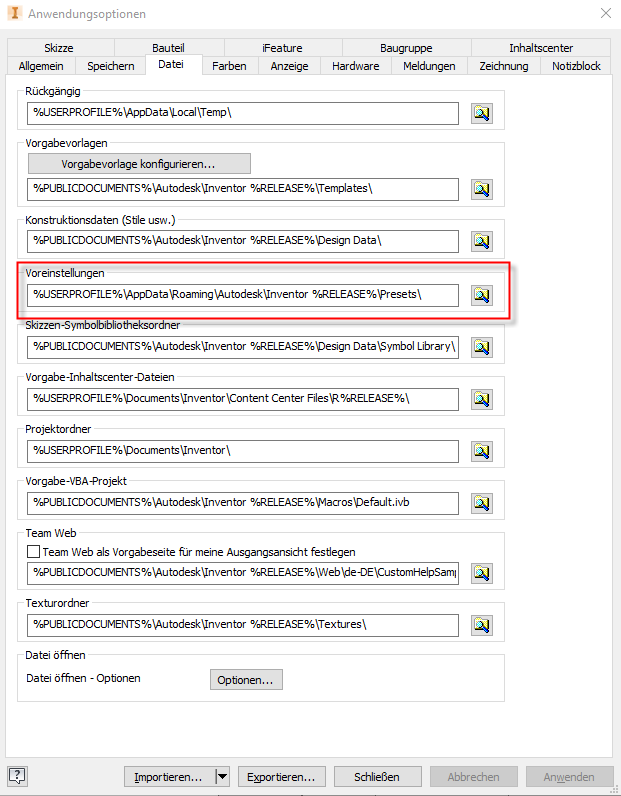

Doch wo werden diese Einstellungen gespeichert? -Es gibt in den Anwendungseinstellungen auf dem Register „Datei“ einen Eintrag für solche „Voreinstellungen“, aktuell werden in diesem Ordner mit dem Namen „Presets“ nur die Bohrungskonfigurationen gespeichert im XML Format. Allerdings ist geplant in der Zukunft andere Voreinstellungswerte auch in diesem Ordner abzulegen. So wie alle „Datei“ Optionen kann der Ordner konfiguriert werden. Das heißt die Einstellungen sind auch in der Projektdatei gespeichert, wodurch man als CAD-Admin in der Lage zentral eine Bibliothek mit Voreinstellungen für alle zu pflegen.

Sollten Sie Fragen haben melden Sie sich einfach bei mir. -Ich helfe Ihnen gerne!

Grüße,

Helge Brettschneider
