Inventor 2019: Kleine Teile, Details und PDF-Export,- so geht’s

Inventor PDF-Export

Hallo liebe Inventor-Anwender,
es ist mal wieder Freitag, fast im Wochenende; hatte ich heute eine sehr interessanten Support-Fall. Der Ursprung der Situation liegt bei einem Bauteil, dass in Inventor 2016 erstellt wurde, aber sie lässt sich auch noch in Inventor 2019 nachvollziehen. Wenn man sehr kleine Bauteile modelliert (ca. 5mm groß), davon eine Zeichnungsansicht mit Detail erstellt und die für den Layer der Begrenzungslinie einen Strich-Punktierten Linienstil einstellt. Dann wird beim exportieren einer PDF aus einer Kreisbegrenzung ein vieleck.


Wie kann man beim PDF-Export vermeiden, dass die Begrenzung zu einem Polygon wird?

Mit dem PDF Export hat man aktuell keine Möglichkeit durch eine Einstellung die Polygonbildung zu vermeiden. Aber wenn Sie den Windows 10 PDF-Druckertreiber für den Export verwenden, wird die Situation umgangen. Nachstehend ein „kleines Beispiel“ in Bildern der PDF.

So wäre es mit dem PDF-Export einer Zeichnung von Inventor 2016 – 2019
So sieht das Ergebnis aus im PDF, – erstellt durch Drucken aus Inventor mit dem Windows PDF-Druckertreiber


Fazit:
Wenn Sie auf Inventor Zeichnungen einen Maßstab nutzen müssen, der im Bereich von 20:1 oder größer liegt und Sie eine PDF erstellen wollen.

Dann nutzen Sie den Windows 10 PDF Druckertreiber…oder nutzen den vorgegebenen Linienstil für die Detail-Begrenzung.

Übrigens: Der Treiber ist standardmäßig im Windows 10 eingerichtet, wenn er aus versehen gelöscht wurde, kann er über die Systemsteuerung ohne Probleme eingerichtet werden.

Wenn Sie Fragen haben melden Sie sich bitte, -ich helfe Ihnen gerne!

Happy CADing und ein schönes Wochenende,
Helge Brettschneider

Veröffentlicht am

Inventor 2019: Browser-Knoten, so änder Sie die Namen oder Vorgaben!

Hallo zusammen,

heute hatte ich einen Support-Fall, bei dem ein Anwender eine Baugruppe bearbeitet und gerne die angezeigten Namen der Teile im Browser wieder auf die Vorgabe „Dateiname =Bauteilnummer“ zurücksetzen wollte, denn jemand hatte alle Einträge geändert. Seine Frage war nun:

Inventor 2019: „Wie kann ich, die Angezeigten Namen im Browser wieder auf die Vorgaben zurücksetzen?“

Jetzt denkt man erst, das geht nur über iLogic! -Ja, geht! – Aber warum erst programmieren? -Denn es gibt im Bereich „Produktivität“ eine Funktion die dieses für Sie übernimmt und mehr.

Die Funktion heißt „Browser-Knoten umbenennen„

Nach dem Aufruf der Funktion können Sie entscheiden, ob Sie den Dateinamen, die Bauteilnummer aus der Stückliste oder die Vorgaben „Bauteinummer =Dateiname“ verwenden wollen. Wenn Sie eine Auswahl getroffen haben verlassen Sie die Dialogbox mit „OK“ und zack werden die Einträge aller Teile und Unterbaugruppen aktualisiert.

Bei Fragen melden Sie sich! – Ich helfe Ihnen gerne.

Mit freundlichen Grüßen,

Helge Brettschneider

Veröffentlicht am

Inventor 2019: Konzentrische Bohrungen erstellen – So geht’s!

konzentrische Bohrungen

Hallo Zusammen,

draußen ist es nicht auszuhalten, es sei denn man arbeitet im Freibad. 😊

Nun, ich habe heute mal einen heißen Tipp für Sie. Denn wie Sie wissen hat sich durch die neue Bohrungsfunktion der Workflow bei der Erstellung von Bohrungen geändert. So zum Beispiel die Platzierung von konzentrischen Bohrungen.

Wie erstellt man mit 2019 konzentrische Bohrungen?

Früher hat man nur mal die Arbeitsebene angewählt und schon wurde die vorhandene Bohrung erkannt und die Neue konzentrisch zur vorhandenen eingefügt.

Dieser Arbeitsvorgang gehört jetzt der Vergangenheit an, bei der Bohrungsfunktion 2019 müssen Sie erst einen Arbeitspunkt irgendwo auf der Arbeitsebene erstellen. Danach dann die Bohrungsfunktion aufrufen und wenn Sie jetzt den Arbeitspunkt anwählen können Sie als nächstes die vorhandene Bohrung auswählen. Durch dieses Vorgehen werden beide Bohrungen miteinander verbunden und eine dokumentierte Referenz im Modell hinterlegt. Wissen Sie was, ich zeige es Ihnen einfach, nachstehend sehen in dem kurzen Video wie es geht.

Veröffentlicht am

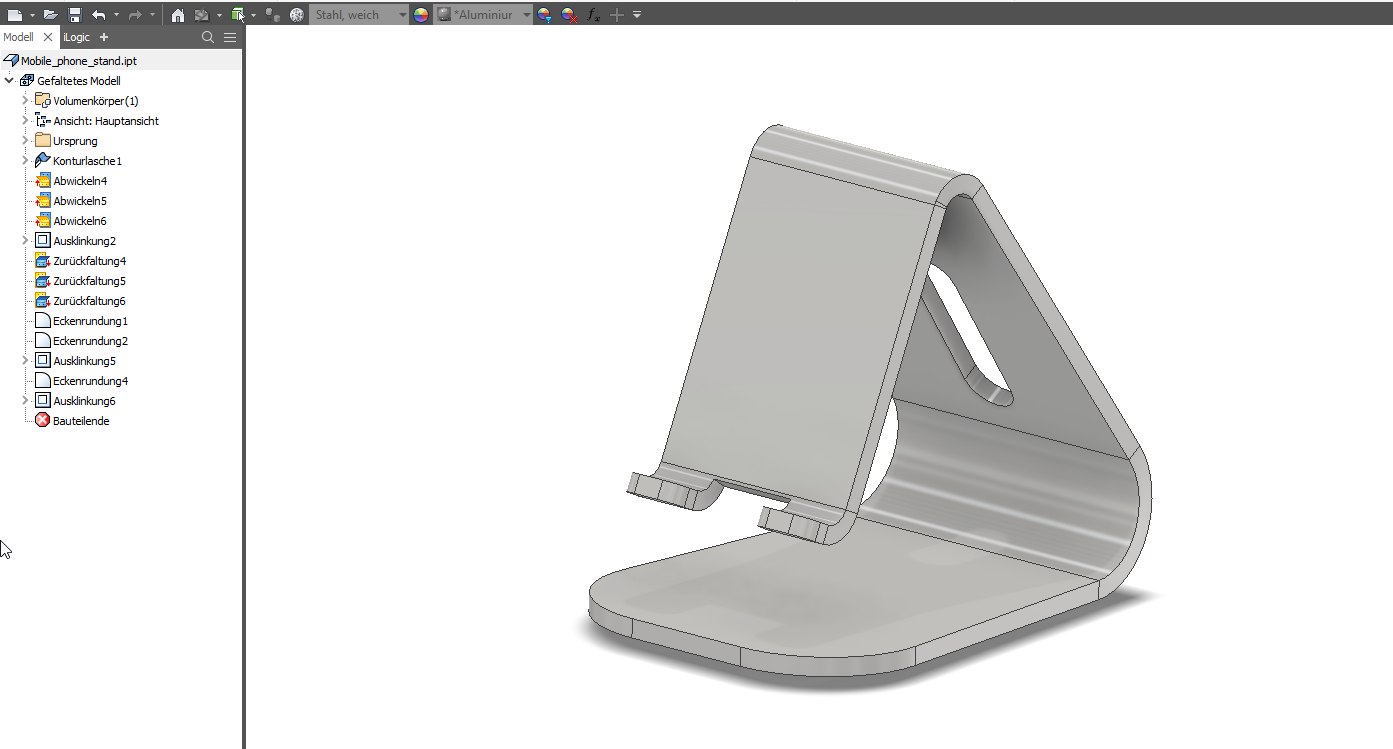

Inventor 2019: Neue Funktionen bei der Blechmodellierung

Hallo Zusammen,

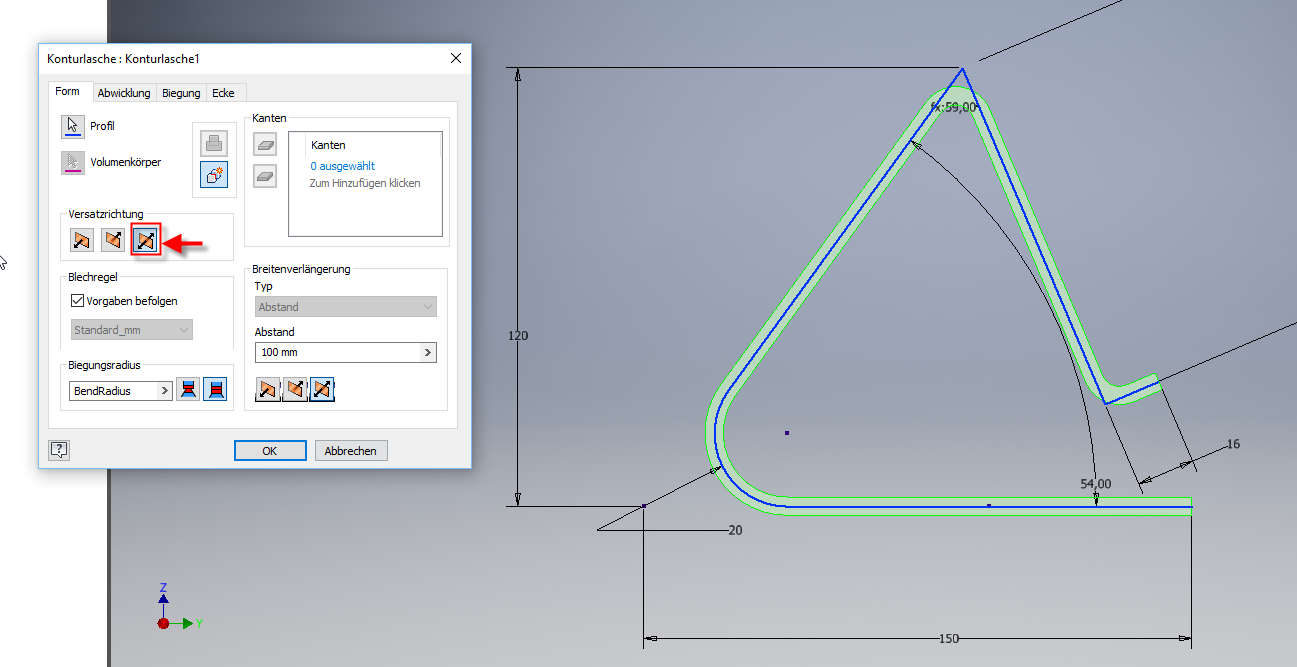

wo ich gerade so nett beim Nesting von Blechkonturen bin, wusten Sie eigendlich schon, dass man mit Inventor 2019 eine neue Ausrichtung bei der Erstellung eines Flansch hat? -Endlich, ein Anwender Wunsch der schon seit einiger Zeit im Raum stand wurde nun umgesetzt.

Neue Optionen bei der Blechmodellierung

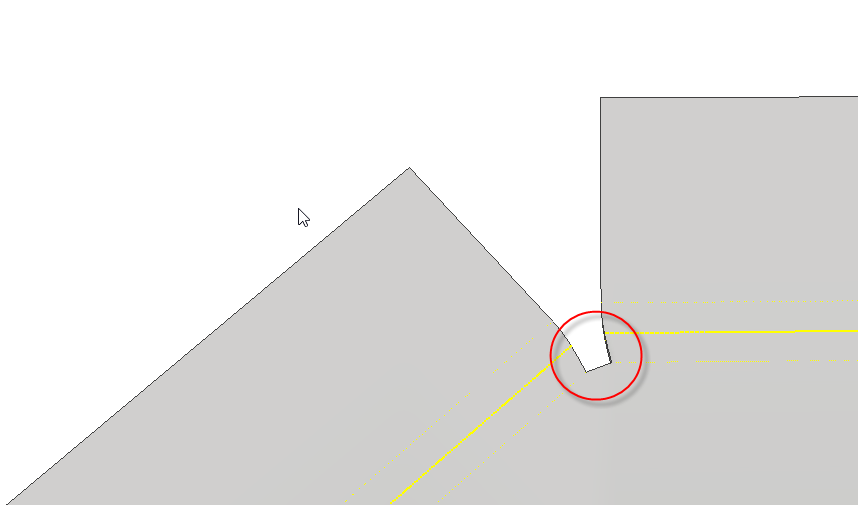

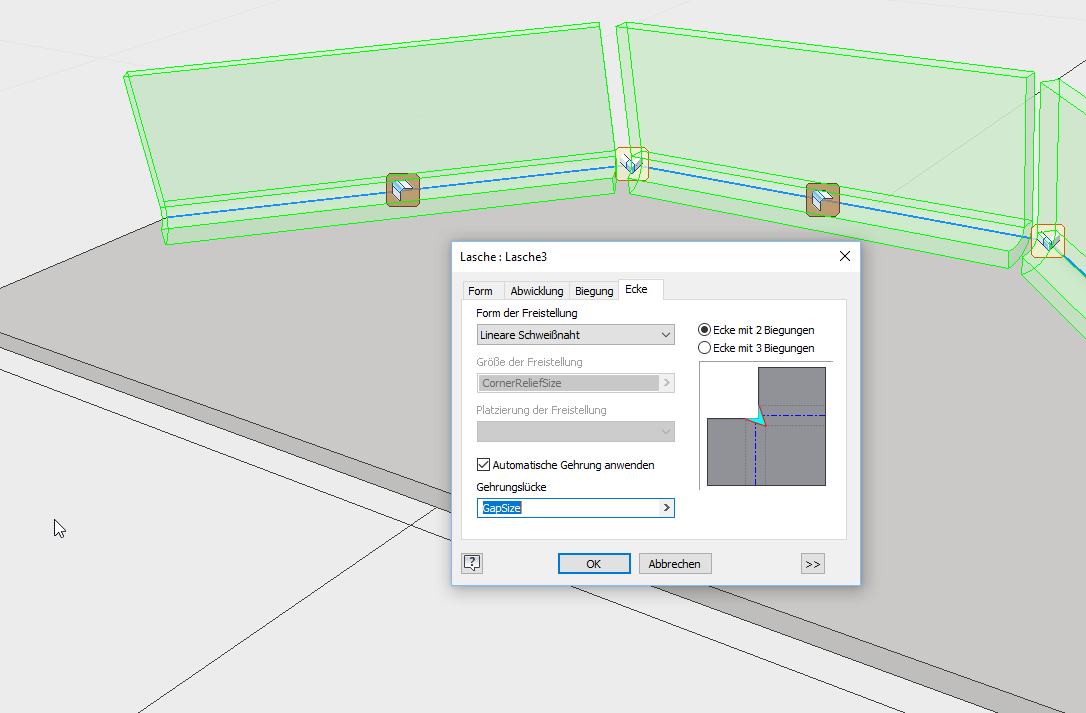

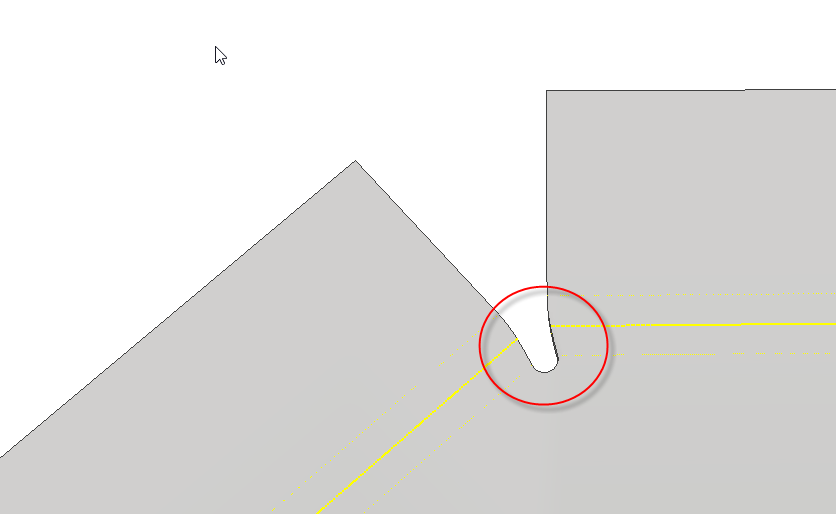

Auch bei der Ecken-Freistellung gibt es neue Möglichkeiten wie die „Lineare Schweißnaht“, „Lichtbogenschweißen“ und „Laserschweißen“, so können Konturen besser verschweißt und anschließend leichter verschliffen werden.



Gruß,
Helge Brettschneider
