Hallo Zusammen,
iLogic kann viel, keine Frage, aber man muss sich schon auch mit der API und VB.NET auskennen, um alle Register der Möglichkeiten ziehen zu können. Zum Beispiel stolpert man immer mal wieder über Kleinigkeiten, so wurde ich gestern gefragt:

„Wie speichert man mit iLogic das aktuelle Datum in den Datumsfeldern der Inventor iProperties?

Neben der Ermittlung des aktuellen Datum muss man auch die entsprechenden englischen Namen der iProperties wissen. Aus diesem Grunde habe ich mal ein einfaches Beispiel erstellt bei dem alle Datumsfelder auf das aktuelle Tagesdatum gestellt werden.

Probieren Sie es mal aus! -Lassen Sie es mich wissen wenn Sie Fragen haben.

Mit freundlichen Grüßen,

H. Brettschneider

Hallo liebe Blogbesucher,

wie Sie wissen ist eines meiner Themen die Visualisierung von Baugruppen und Maschinen. Leider ist Showcase in Rente geschickt worden, aber als nicht ganz leicht zu handhabende alternative gibt es ja 3D Studio Max.

Doch eine Frage bewegt Inventor Anwender immer wieder auch schon bei Showcase:

„Wie bekommen ich ein Gewinde von Inventor nach Max übertragen?“

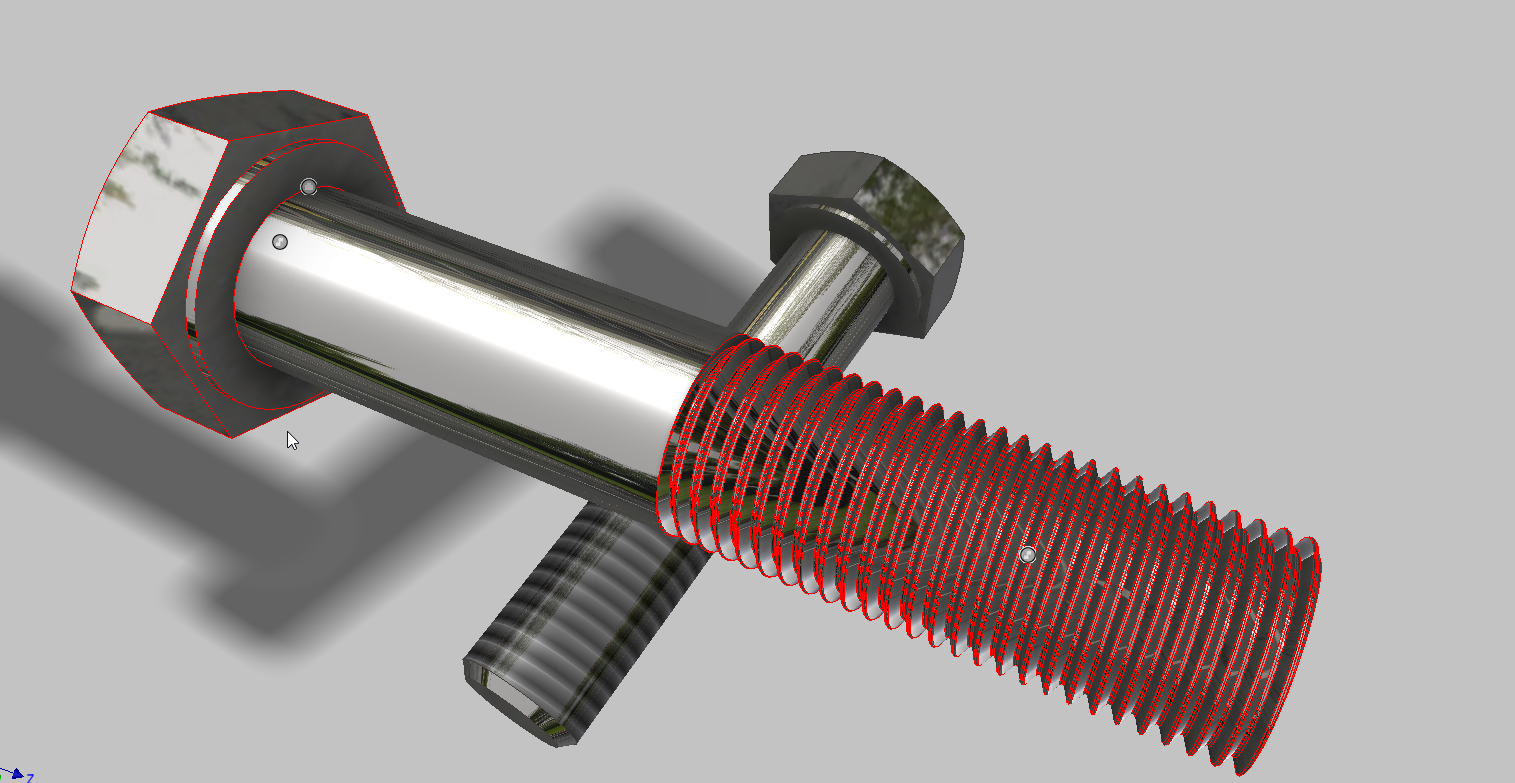

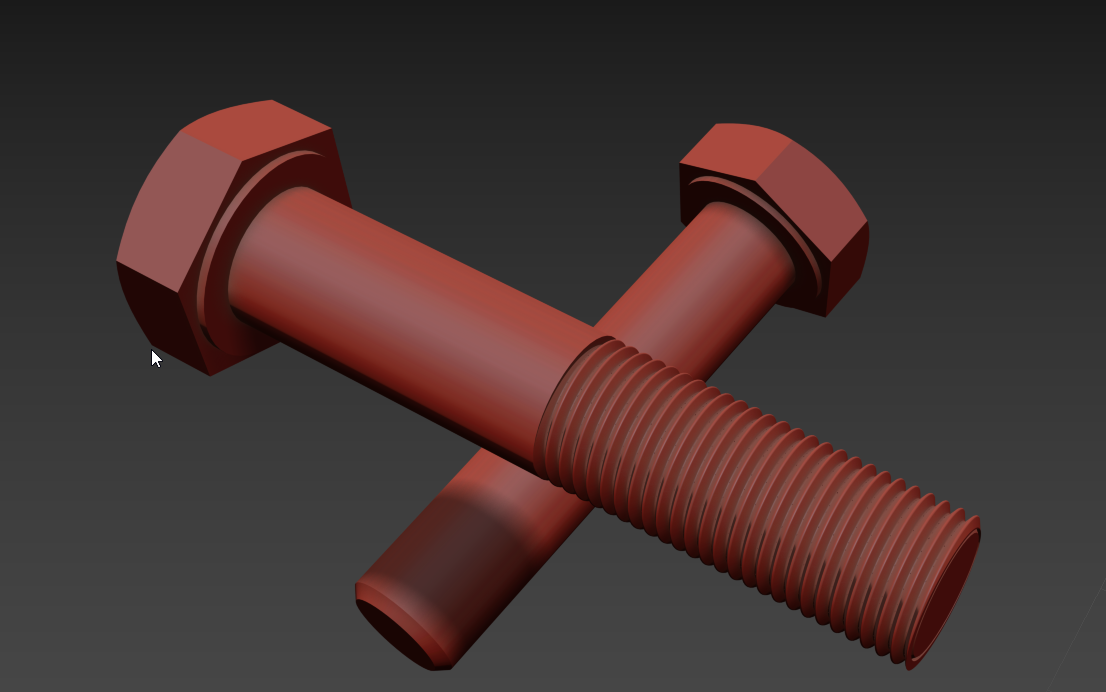

Die Antwort ist eigentlich ganz einfach, die Inventor-Gewindedarstellung ist quasi nur ein Bild und kann nicht übertagen werden. Nur ein modelliertes Gewinde kann übertragen werden. Tja das hört sich nach viel Arbeit an, wäre da nicht ein kleines Inventor-Programm, dass die aus der vereinfachten Darstellung ein modelliertes Gewinde macht. Das ist auch für den 3D Druck von Prototypen von Vorteil, aber das ist ein Thema für ein anderes Posting. 🙂

Gut, wie kommen Sie an das Programm? -Wie Sie vermuten finden Sie es im Inventor App-Store als kostenfreies Add-in von Cool Orange.

CoolOrange Gewinde-Modeller im Inventor App.-Store

Wichtig: Sie müssen ein Gewinde, dass Sie umformen wollen im Browser anwählen und nicht in der Grafik!! -Und achten Sie darauf die Teile mit Gewinde im Projekt zu speichen und nicht im Normteil-Verzeichnis, sonst können Sie das Gewinde nicht ändern (Schreibschutz auf Normteile).

Bei Fragen melden Sie sich bitte! -Ich helfe Ihnen gerne.

Probieren Sie es mal aus! -Gruß,

Helge Brettschneider

Hallo, sehr geehrte iLogic Fans,
am Freitag hat man mich in einem Supportfall gefragt, wie man in der Zeichnungseinrichtung mit iLogic, das Blatt von Querformat auf Hochformat umstellen kann.
Der Eine oder Andere wird sich fragen: „Wieso, wofür braucht man das?“

Naja, man kann es auch von Hand machen, aber wenn man die Zeichungserstellung mit iLogic vereinheitlichen will, ist das ganz hilfreich.  Wie so oft bei iLogic muss man bestimmte Werte einfach kennen, um sie nutzen zu können. So auch den API Zugang zur Blattorientierung und die passenden Schlüsselwerte um Hochformat und Querformat einstellen zu können.

Aus diesem Grunde habe ich hier ein kurze Regel erstellt welche die Ausrichtung von Hochformat auf Querformat ändern kann.

iLogic Regel zur Zeichnungseinrichtung -> Blattausrichtung

Um es auszuprobieren erstellen Sie eine neue Regel in Ihrer Zeichnung, fügen den oben stehenden Code dort ein und führen die Regel aus. Wenn Sie Probleme dabei haben lassen Sie es mich wissen.

Viel Spaß beim Ausprobieren!

Helge Brettschneider

Hallo Zusammen,
heute geht es mal wieder um mein aktuelles Lieblingsthema iLogic. Die Tage wurde ich von einem Anwender darauf hingewiesen, dass sich Inventor beim Speichen einer DWF-Datei nicht den Pfad merkt und beim nächsten Export einer anderen Datei wieder den gleichen Speicherort verwendet. Stimmt das kann nerven, aber mit iLogic ist das schnell gelöst. Nachstehend habe ich eine kurze Regel die dann immer im gleichen Verzeichnis eine DWF-Kopie speichert.

ilogic Regel zum Speichen einer DWF in einem bestimmten Verzeichnis

So wird dann im Verzeichnis c:\DWF die Kopie der aktuellen Datei als DWF gespeichert! Übrigens, wenn Sie andere Formate PDF, JPG usw. erstellen wollen brauchen Sie nur die Dateiendung in der Regel ändern. Wenn Sie die dann noch mit einem Ereignis wie „Datei Speichen“verbinden haben Sie immer den aktuellen Stand Ihrer Datei in dem Verzeichnis gespeichert. Das geht unter, Verwalten -> iLogic ->Ereignisauslöser

Probieren Sie es mal aus! -Wenn Sie Fragen haben lassen Sie es mich wissen, ich helfe Ihnen gerne.

P.S. Achten Sie darauf das Sie den code als externe Regel anlegen, sonst ist er nur in einer Datei nutzbar. – Ich wolle es nur kurz erwähnen. 🙂

Gruß,

Helge Brettschneider
